Motorreductor
- Tipo de motor:
- Motor de CC con escobillas
- Motor CC sin escobillas
- Motor paso a paso
- Motor sin núcleo
- Motor helicoidal
- Tipo de equipo:
- Engranaje planetario
- Engranaje recto
- Engranaje de plástico
- Metal Gear
Diámetro | Rango de voltaje (V) |
Rango de velocidad nominal (rpm) |
Rango de par máximo | Relación de reducción | Especificación | |||
---|---|---|---|---|---|---|---|---|
(mNm) | (gf.cm) | Plástico | Metal | |||||
1.5-5V | 2.4–300rpm | 50gf.cm | 5-625 |
![]() |
Detalles | |||
1.5-5V | 2.4-300.0rpm | 70gf.cm | 5-625 |
![]() |
Detalles | |||
3-12V | 4-1563rpm | 250gf.cm | 4.8-1707.9 |
![]() |
![]() |
Detalles | ||
3-12V | 14-3111rpm | 50-300gf.cm | 3.6-809.1 |
![]() |
![]() |
Detalles | ||
3-24V | 17-3917rpm | 500gf.cm | 3-809 |
![]() |
Detalles | |||
3-24V | 6-1875rpm | 200-850gf.cm | 4-1296 |
![]() |
Detalles | |||
3-24V | 6-1875rpm | 3000gf.cm | 4-1296 |
![]() |
![]() |
Detalles | ||
3-24V | 6-1875rpm | 6000gf.cm | 4-1296 |
![]() |
Detalles | |||
3-24V | 6-1875rpm | 8000gf.cm | 4-1296 |
![]() |
Detalles | |||
3-24V | 6-1875rpm | 15000gf.cm | 4-1296 |
![]() |
![]() |
Detalles | ||
3-24V | 5-1658rpm | 15000gf.cm | 4-1296 |
![]() |
![]() |
Detalles | ||
3-24V | 7-469rpm | 30000gf.cm | 16-1078 |
![]() |
Detalles | |||
3-24V | 4-1525rpm | 80000gf.cm | 4-1526 |
![]() |
Detalles |
Familia de motores de engranajes modulares ZHAOWEI
ZHAOWEI se centra en la investigación teórica y tecnológica en el campo del sistema de microaccionamiento. Al integrar la capacidad de I + D y la experiencia en piezas de engranajes de precisión, módulos de microtransmisión y sistemas de accionamiento electrónico,ZHAOWEI continúa creando productos innovadores y avanzando para proporcionar a los clientes con mejores soluciones de accionamiento.
Caja de cambios de precisión
Excepcional combinación de materiales y una óptima relación precio-rendimiento.

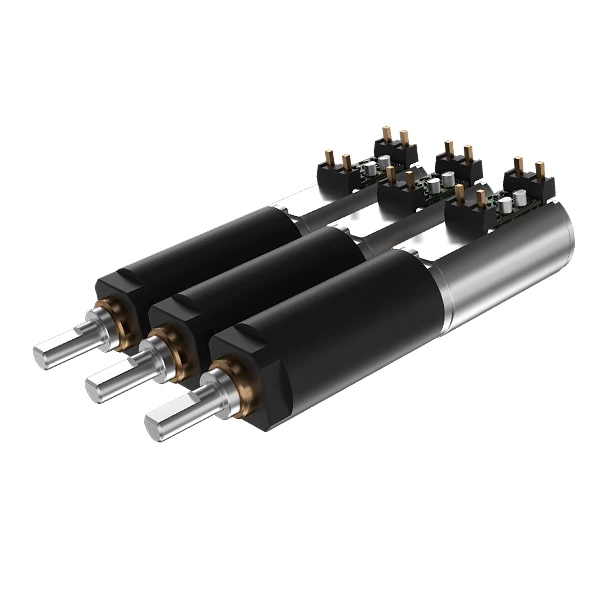

Serie de engranajes planetarios
Módulo | Tensión (V) |
Relación de reducción | Velocidad nominal (rpm) | Torque nominal (gf.cm) |
Longitud total (mm) |
---|---|---|---|---|---|
MD004004 | 3V | 6-1296 | personalización | 140gf.cm | 11,78-16,32 mm |
PD006006 | 3-12V | 4.8-1707.9 | 4-1563 rpm | 250-600gf.cm | 23,7-30,9 mm |
PD008008 | 3-12V | 3.6-809.1 | 14-3361rpm | 50-750gf.cm | 23,1-31,2 mm |
PD010010 | 3 - 24V | 3-809 | 17-3917rpm | 500-1000gf.cm | 24,7-34,0 mm |
PD012012 | 3-24V | 4-1296 | 6-1875 rpm | 200-2000gf.cm | 24,5-35,9 mm |
PD016016 | 3-24V | 4-1296 | 6-1875 rpm | 3000-5000gf.cm | 38,4-48,3 mm |
PD020020 | 3-24V | 4-1296 | 6-1875 rpm | 6000-10000gf.cm | 42,7-58,6 mm |
PD022022 | 3-24V | 4-1296 | 6-1875 rpm | 8000-15000gf.cm | 57,5-79,4 mm |
PD024024 | 3-24V | 4-1296 | 6-1875 rpm | 15000-20000gf.cm | 49,3-69,45 mm |
PD028028 | 3-24V | 4-1296 | 5-1658rpm | 15000-40000gf.cm | 58,1-83,6 mm |
PD032032 | 3-24V | 16-1078 | 7-469 rpm | 30000-50000gf.cm | 78,2-98,2 mm |
MD038038 | 3-24V | 4-1526 | 4-1525rpm | 80000gf.cm | 87,7-126,7 mm |
Excelentes aplicaciones de alta precisión y bajo nivel de ruido.
Serie de engranajes rectos
Módulo | Modelo | Relación de reducción |
Rango de torsión máx. (kg.cm) |
Tipo de motor | Especificación |
---|---|---|---|---|---|
16mm Motor de Engranajes Rectos | 16mm Motor de Engranajes Rectos | 13-1064:1 | 0.2-1.2 kg.cm | Motor de CC con escobillas, Motor de CC sin escobillas, Motor paso a paso, Motor sin núcleo | ![]() |
20mm Motor de Engranajes Rectos | 20mm Motor de Engranajes Rectos | 10-736:1 | 0.5-2.5 kg.cm | Motor de CC con escobillas, Motor de CC sin escobillas, Motor paso a paso, Motor sin núcleo | ![]() |
24mm Motor de Engranajes Rectos | 24mm Motor de Engranajes Rectos | 13-1064:1 | 0.7-9.0 kg.cm | Motor de CC con escobillas, Motor de CC sin escobillas, Motor paso a paso, Motor sin núcleo | ![]() |
28mm Motor de Engranajes Rectos | 28mm Motor de Engranajes Rectos | 13-764 | 1.0-4.0 kg.cm | Motor de CC con escobillas, Motor de CC sin escobillas, Motor paso a paso, Motor sin núcleo | ![]() |
37mm Motor de Engranajes Rectos | 37mm Motor de Engranajes Rectos | 12-1049:1 | 3.0-9.0 kg.cm | Motor de CC con escobillas, Motor de CC sin escobillas, Motor paso a paso, Motor sin núcleo | ![]() |
37mm Motor de Engranajes Rectos (Eje excéntrico) | 37mm Motor de Engranajes Rectos (Eje excéntrico) | 15-1236:1 | 0.5-2.5 kg.cm | Motor de CC con escobillas, Motor de CC sin escobillas, Motor paso a paso, Motor sin núcleo | ![]() |
personalización
Accionamiento Del Hogar Inteligente
La red inteligente y la automatización de diferentes dispositivos y funciones aumentan notablemente el confort de vida en la casa y el jardín y facilitan la vida cotidiana. En el hogar conectado en red, por ejemplo, los sensores inteligentes registran datos importantes para el control automático del calor, la luz y la electricidad. Los micromotores regulan la temperatura del radiador en consecuencia o cierran las persianas.
Accionamiento Del Comunicación
La comunicación móvil en forma de voz, datos y videos es cada vez más importante. Además, nuevos estándares como la red 5G de vehículos o máquinas industriales con sus centros de control y así asegurar procesos eficientes. Hay dos áreas de aplicación para los accionamientos electromecánicos en particular en la industria de las telecomunicaciones: Motores de engranajes para alinear antenas celulares y satelitales.
Accionamiento Del Automóvil
La industria del automóvil exige mucho a los accionamientos electromecánicos: compactos, energéticamente eficientes y silenciosos. Junto con usted, desarrollamos microsistemas de accionamiento adaptados de forma óptima para sus innovadoras funciones de seguridad y confort en futuros modelos de vehículos.
Accionamiento Del Robots
Varios actuadores y sensores están integrados en aplicaciones de fabricación automatizadas. La interconexión de estos componentes y la puesta en marcha de los sistemas debe realizarse de forma sencilla y rápida. Los sistemas de accionamiento ZHAOWEI se pueden configurar de forma cómoda e integrar de forma sencilla y segura mediante interfaces estandarizadas.
Accionamiento de equipos industriales
Las máquinas industriales son cada vez más complejas en cuanto a funcionalidad y diseño, mientras que su tamaño sigue siendo el mismo. Los sistemas de control de movimiento ZHAOWEI brindan la gama completa de funciones de los sistemas de posicionamiento completos con requisitos mínimos de espacio y cableado. Presentan alta densidad de potencia, alta densidad de par, aceleración rápida, alta eficiencia y un ciclo de vida operativo extremadamente largo.
Unidad de equipo médico
Microaccionamientos para bombas, herramientas manuales, automatización de laboratorio, dispositivos respiratorios y ventiladores. Los motores de CC ZHAOWEI son confiables, de baja vibración y esterilizables. Proporcionan todas estas características pero mantienen una alta densidad de potencia y niveles de eficiencia.
Unidad de electrónica de consumo
Los movimientos controlados electrónicamente se pueden encontrar en casi todas partes. La gran variedad de motores en miniatura refleja el amplio espectro de aplicaciones potenciales. En el campo de los accionamientos en miniatura en particular, ZHAOWEI ofrece una gama de potentes productos estándar que pueden dominar fácilmente las tareas en las aplicaciones de electrónica de consumo cotidianas.
Electrónica de accionamiento
ZHAOWEI ofrece una amplia selección de motores con electrónica integrada. Nuestros sistemas de control de velocidad son adecuados para sistemas de accionamiento con control de velocidad y nuestros sistemas de control de movimiento son la solución ideal para el control preciso de la velocidad de rotación o tareas de posicionamiento. Para un mayor posicionamiento y control de velocidad, ZHAOWEI ofrece una amplia gama de codificadores para combinar con la cartera completa de ZHAOWEI CC, motores paso a paso sin escobillas y engranajes planetarios, engranajes rectos y engranajes de plástico, engranajes metálicos. En resumen, nuestra gama de motores con electrónica integrada incluye motores para una variedad extremadamente amplia de escenarios de aplicación en los espacios más pequeños.
Codificadores incrementales magnéticos y ópticos
Codificadores incrementales de alta precisión con diseño modular
Los codificadores incrementales de ZHAOWEI están construidos según principios ópticos o magnéticos, así como en una versión de un solo chip. El codificador suministra dos señales de onda cuadrada con desplazamiento de fase de 90° con hasta 10.000 pulsos. En la versión de 3 canales, está disponible un pulso de índice adicional por revolución del motor.

Codificador absoluto para conmutación, control de velocidad de rotación y control de posición
Información de ángulo absoluto inmediatamente después de encender
En combinación con los motores de CC ZHAOWEI, el codificador absoluto es ideal para la conmutación, la velocidad de rotación y el control de posición. Absoluto significa que a cada posición del eje dentro de una revolución se le asigna un valor angular único a través del codificador.

Controlador de velocidad y controlador de movimiento
El controlador de velocidad ZHAOWEI está diseñado específicamente para aprovechar al máximo los motores CC y sin escobillas de ZHAOWEI
Son compactos y fáciles de usar y brindan un control de velocidad preciso y eficiente. Los parámetros individuales de la unidad son fáciles de ajustar a través de una computadora y el software gratuito ZHAOWEI Motion Manager

Descubra la solución para todas las áreas de mercado
Los accionamientos electromecánicos de ZHAOWEI satisfacen los requisitos altos de la industria de automóvil. Suministramos soluciones individuales para sistemas de confort, como el ajuste de los asientos y la elevación del portón trasero, o componentes de seguridad, como el freno de estacionamiento eléctrico.
La interconexión inteligente y la automatización de diferentes dispositivos y funciones aumentan notablemente el confort de la vida en los alrededores de la casa y el jardín y facilitan la vida cotidiana. En el hogar conectado en red, por ejemplo, los sensores inteligentes registran datos importantes para el control automático de la calefacción, la luz y la electricidad. Los microaccionamientos regulan la temperatura del radiador en consecuencia o cierran las persianas.
La comunicación móvil en forma de voz, datos y vídeos es cada vez más importante. Además, los nuevos estándares como la red 5G conectan los vehículos o las máquinas industriales con sus centros de control y garantizan así la eficiencia de los procesos. Hay dos áreas de aplicación para los accionamientos electromecánicos en particular en la industria de las telecomunicaciones: Los motores de engranajes para la alineación de antenas de telefonía móvil y de satélites.
Varios actuadores y sensores están integrados en las aplicaciones de fabricación automatizada. La unión de estos componentes y la puesta en marcha de los sistemas deben realizarse de forma simple y rápida. Los sistemas de accionamiento ZHAOWEI pueden configurarse cómodamente e integrarse de forma fácil y segura mediante interfaces estandarizadas.
Microaccionamientos para bombas, herramientas manuales, automatización de laboratorios, dispositivos respiratorios y ventiladores. Los motores de CC de ZHAOWEI son fiables, con pocas vibraciones y esterilizables. Ofrecen todas estas características, pero manteniendo una alta densidad de potencia y niveles de eficiencia.

Los movimientos controlados electrónicamente se encuentran en casi todas partes. La enorme variedad de motores en miniatura refleja el amplio espectro de aplicaciones potenciales. En el campo de los accionamientos en miniatura en particular, ZHAOWEI ofrece una gama de potentes productos estándar que pueden dominar fácilmente las tareas de las aplicaciones cotidianas de la electrónica de Consumidor.
Las máquinas industriales son cada vez más complejas en cuanto a funcionalidad y diseño, mientras que su tamaño sigue siendo el mismo. Los sistemas de control de movimiento de ZHAOWEI ofrecen la gama completa de funciones de los sistemas de posicionamiento completos con requisitos mínimos de espacio y cableado. Cuentan con alta densidad de potencia, alta densidad de par, aceleración rápida, alta eficiencia y una vida útil extremadamente larga.
