Datos generales:
| Cojinete |
Cojinete poroso |
| Holgura axial |
≤0.3mm |
| Carga radial en eje de salida |
≤0.3N |
| Rango de temperatura de funcionamiento |
-20℃ ~ +85℃ |
Parámetros：
| Etapas de caja de cambios |
1 |
2 |
3 |
4 |
| Relación de transmisión |
5 |
25 |
125 |
625 |
| Par máximo admisible (gf.cm) |
70 |
70 |
70 |
70 |
| Par instantáneo admisible (gf.cm) |
200 |
200 |
200 |
200 |
| rendimiento (%) |
85 |
73 |
65 |
58 |
| Longitud (mm) |
6.6 |
8.1 |
9.6 |
11.1 |

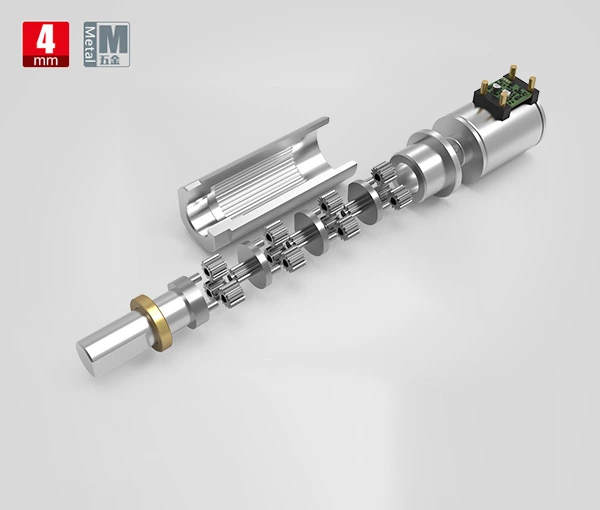

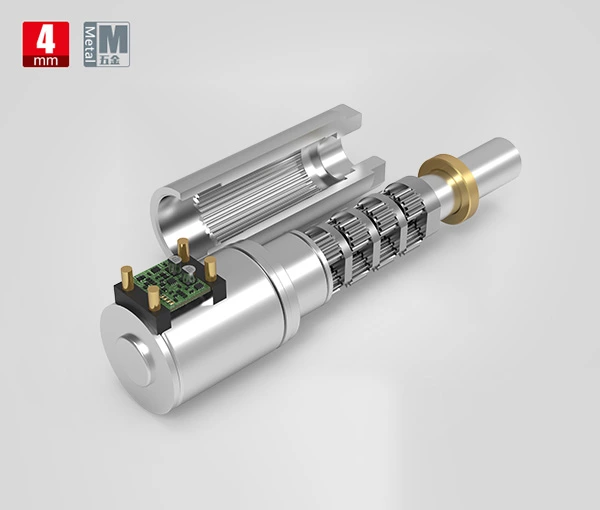

Ilustraciones técnicas:
Especificaciones del motor:
| Motor |
Motor paso a paso |
| Voltaje |
1.5-5V |
| Velocidad de entrada |
≤10000rpm |
| Corriente |
50mA max |
Datos de rendimiento:
| Modelo |
Revoluciones nominales |
Par máximo admisible |
Par máximo instantáneo |
Relación de reducción |
Longitud |
Longitud general |
| |
rpm |
gf.cm |
gf.cm |
|
mm |
mm |
| ZWBMD004004-5 |
300.0 |
70 |
200 |
5 |
6.6 |
18.6 |
| ZWBMD004004-25 |
60.0 |
70 |
200 |
25 |
8.1 |
20.1 |
| ZWBMD004004-125 |
12.0 |
70 |
200 |
125 |
9.6 |
21.6 |
| ZWBMD004004-625 |
2.4 |
70 |
200 |
625 |
11.1 |
23.1 |
* Son sólo de referencia y pueden personalizarse según las necesidades.
Hoja de datos pdf
